Central do Arquiteto: Especificações Técnicas e Projetos de Elevadores

Planejamento de Elevadores em Projetos Arquitetônicos.

Projetar um elevador ou plataforma de acessibilidade exige precisão milimétrica desde as primeiras etapas do projeto executivo. Para auxiliar arquitetos, engenheiros civis e designers de interiores, reunimos neste manual as principais diretrizes dimensionais, exigências estruturais e tipos de sistemas de movimentação disponíveis no mercado.

Sistemas de Movimentação Disponíveis

● Elevadores Elétricos (Com ou Sem Casa de Máquinas - MRL): Ideais para edifícios comerciais e residenciais de maior fluxo. Utilizam máquinas de tração de alta eficiência, dispensando casa de máquinas tradicional quando necessário.

● Hidráulico Central Direto (1:1) e Telescópico: Excelente opção para residências e edifícios de baixa altura, oferecendo um funcionamento extremamente suave e aproveitamento inteligente do espaço.

● Hidráulico Lateral (Direto 1:1 / Indireto 2:1): Perfeito para projetos que possuem restrições de espaço lateral ou exigem configurações específicas de poço e guias.

Especificações Técnicas e Dimensões de Caixa de Corrida

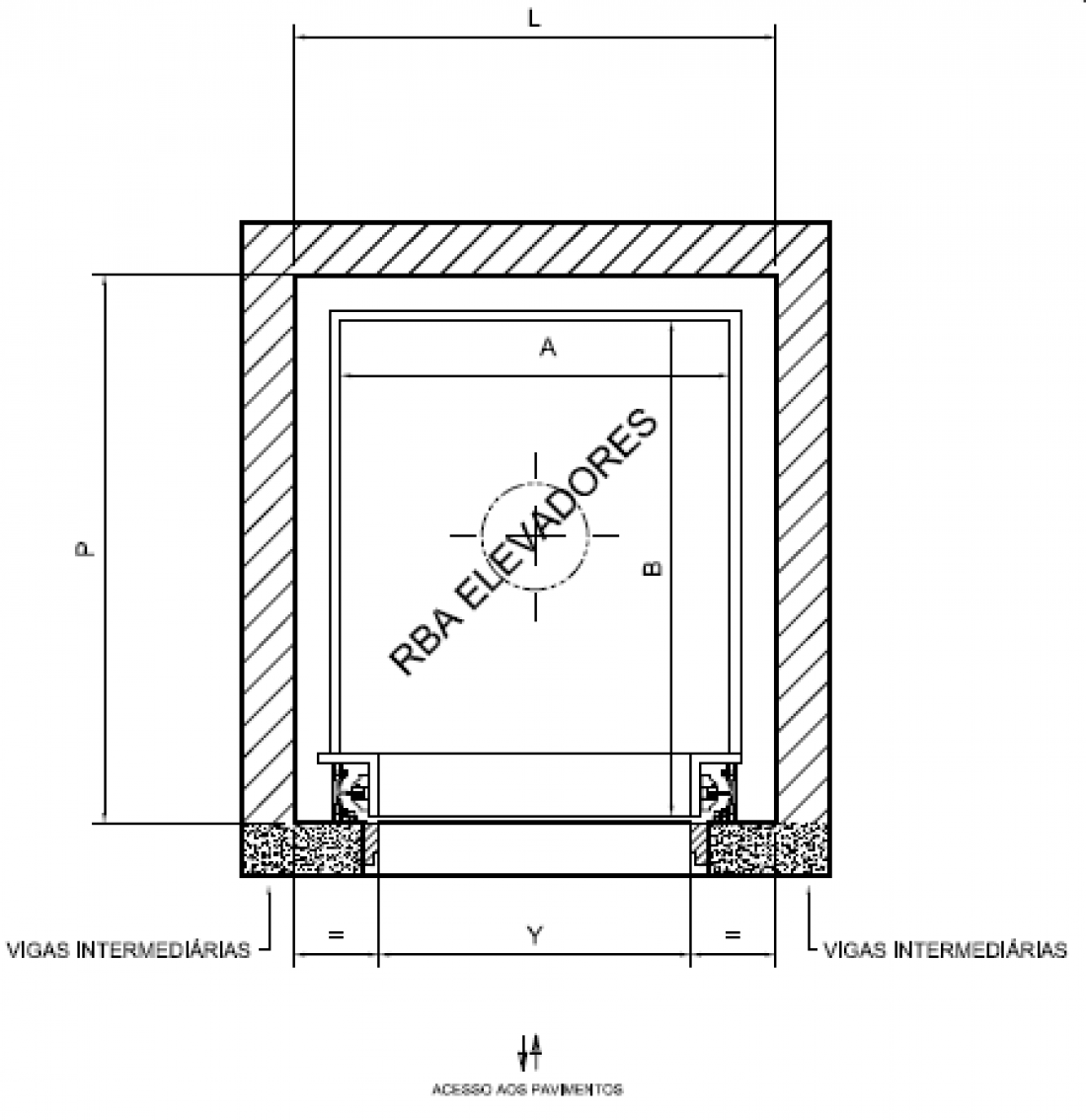

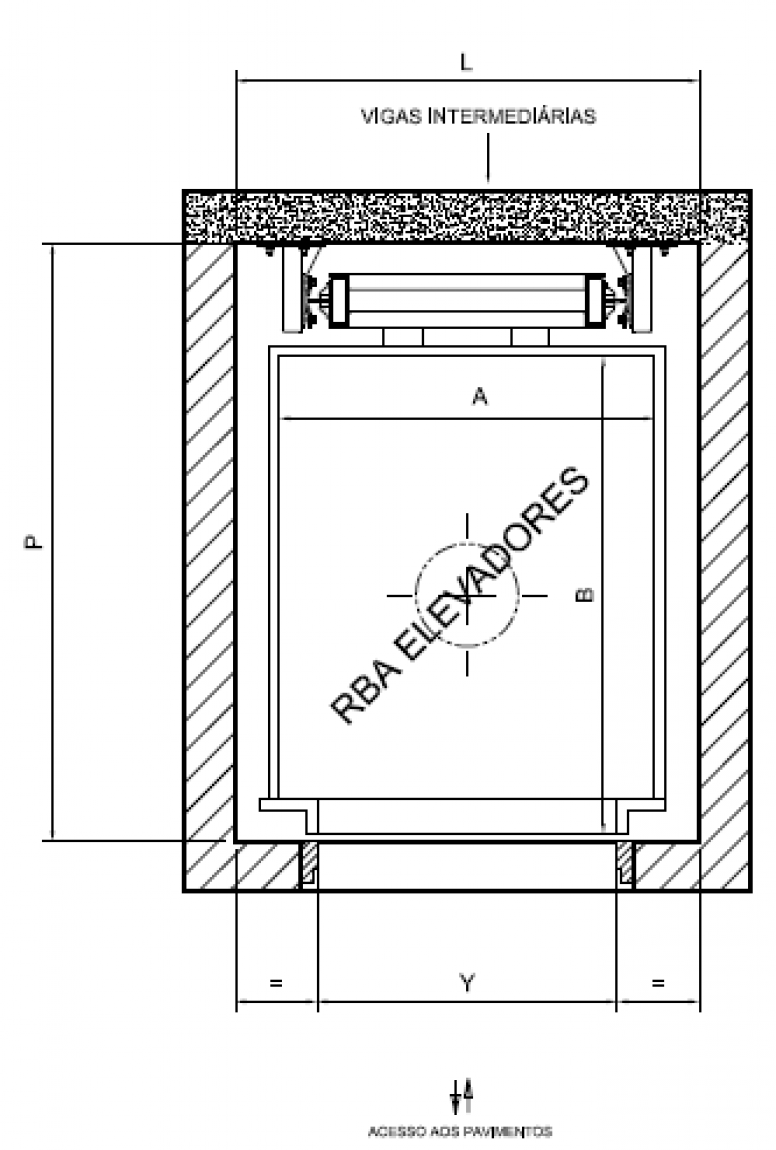

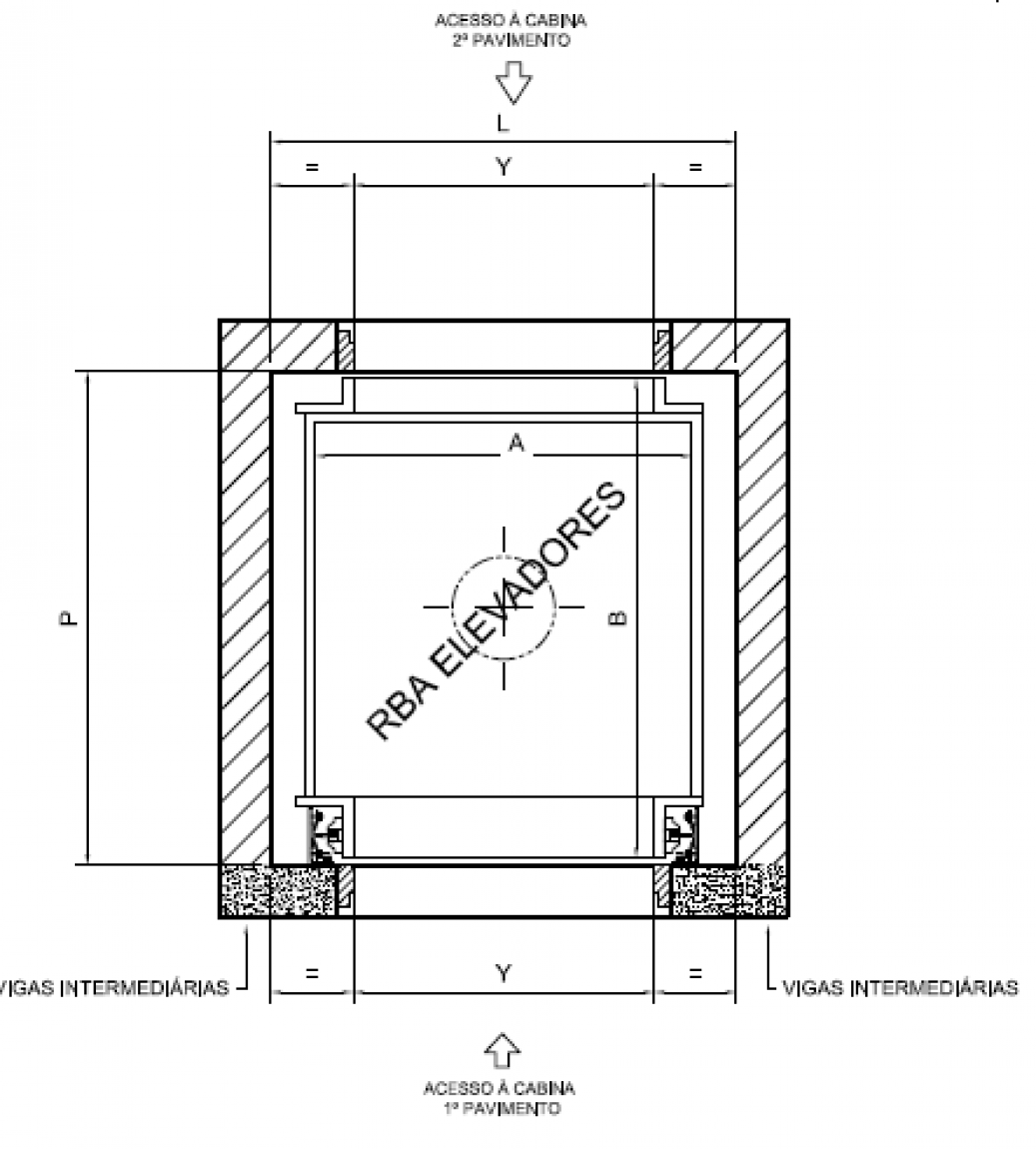

Sistema Hidráulico Central Direto / Telescópico

● Folga mínima de segurança: Adotar 44 mm (mínimo) nas laterais especificadas de acordo com o sentido de acesso aos pavimentos.
● Vigas intermediárias: Obrigatórias conforme o dimensionamento da carga e altura do percurso para sustentação das guias.

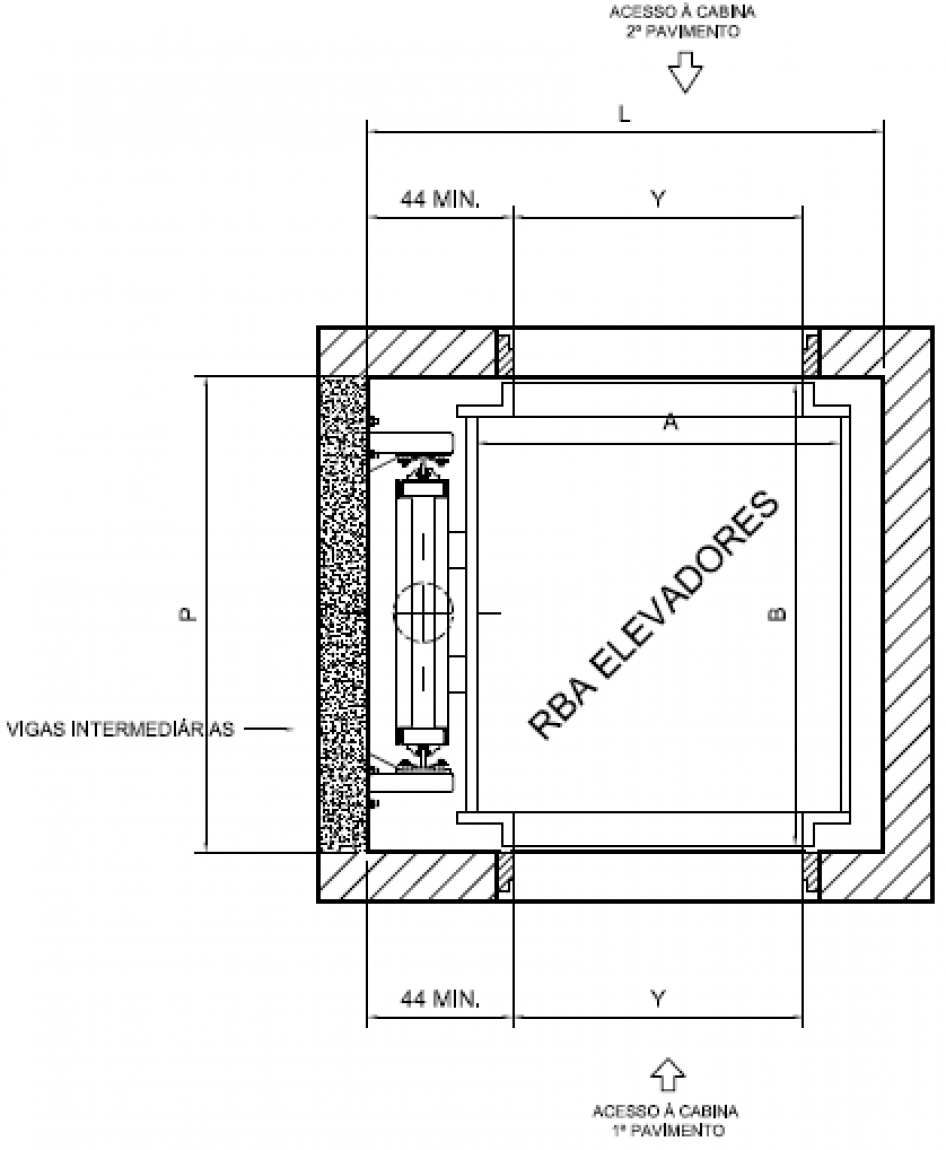

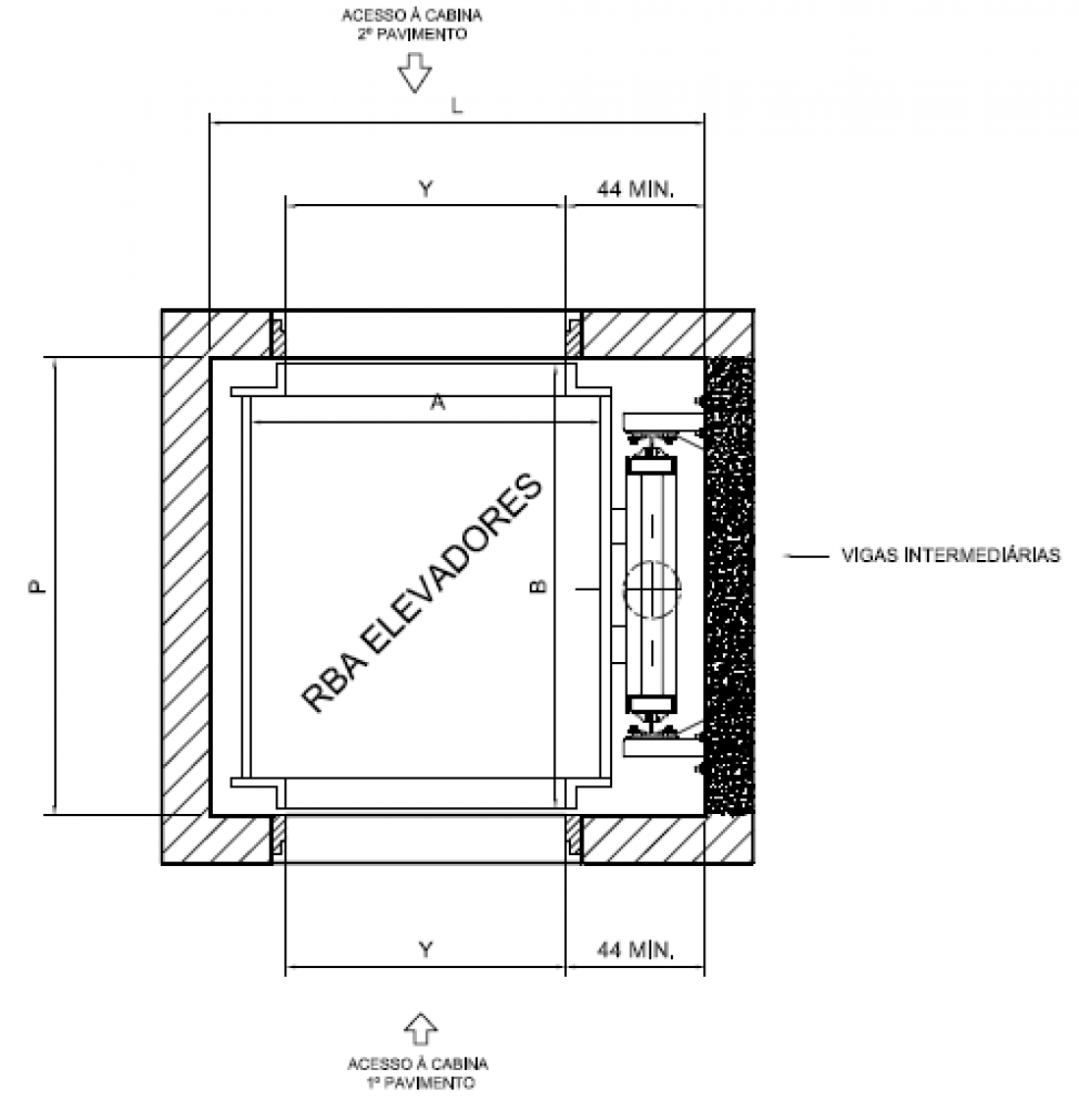

● Acessos: Compatível com configurações de portas em face única, oposta ou adjacente (conforme especificação do projeto executivo).

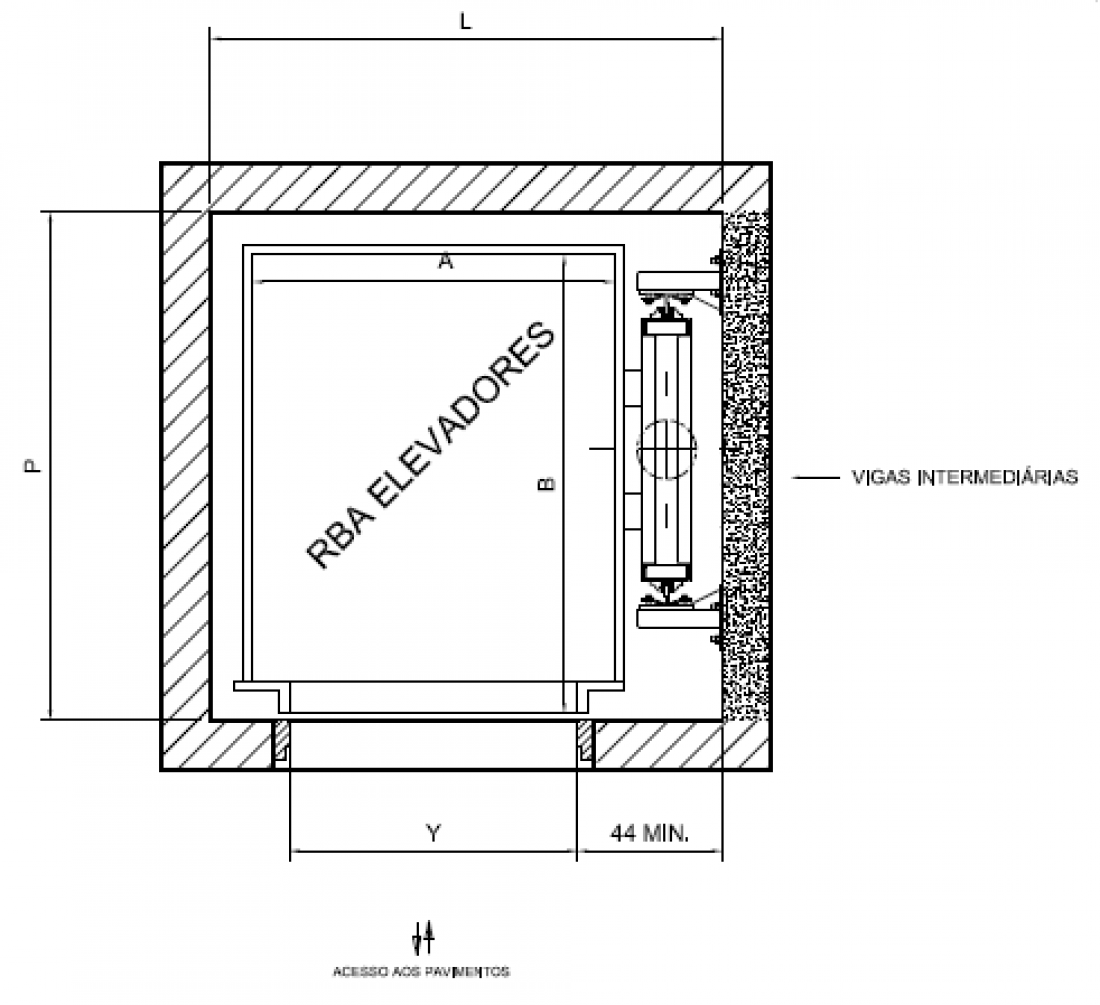

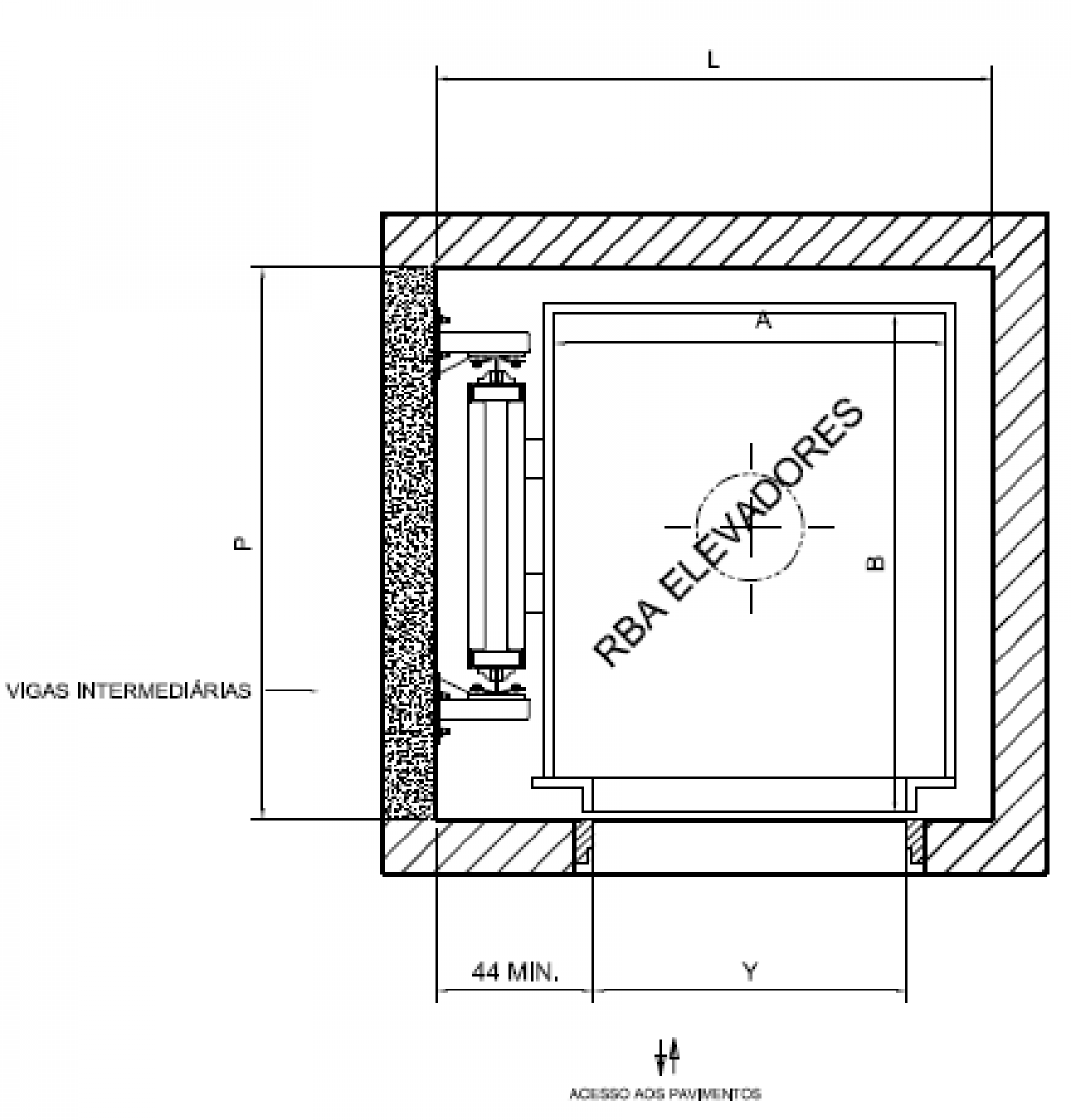

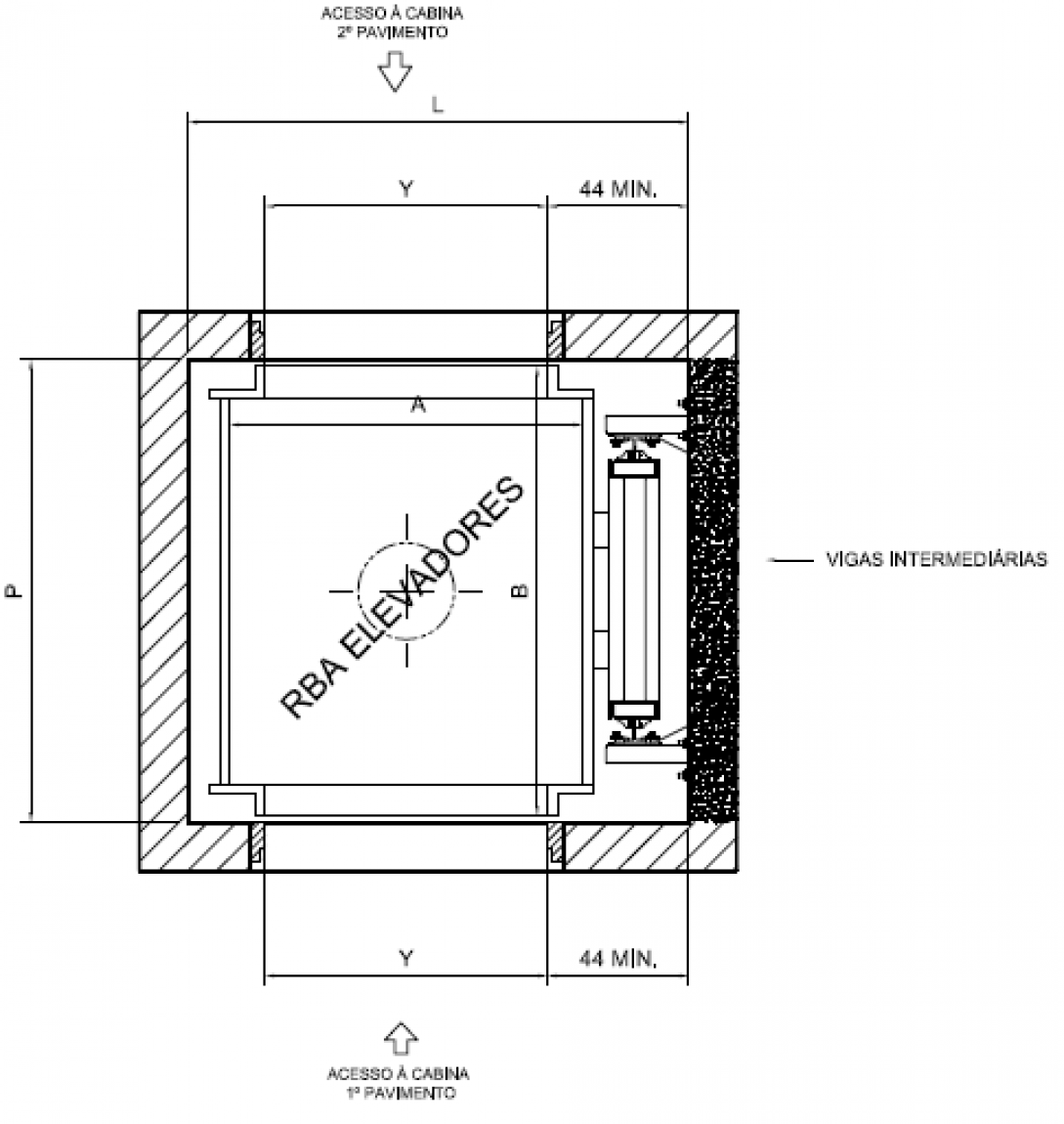

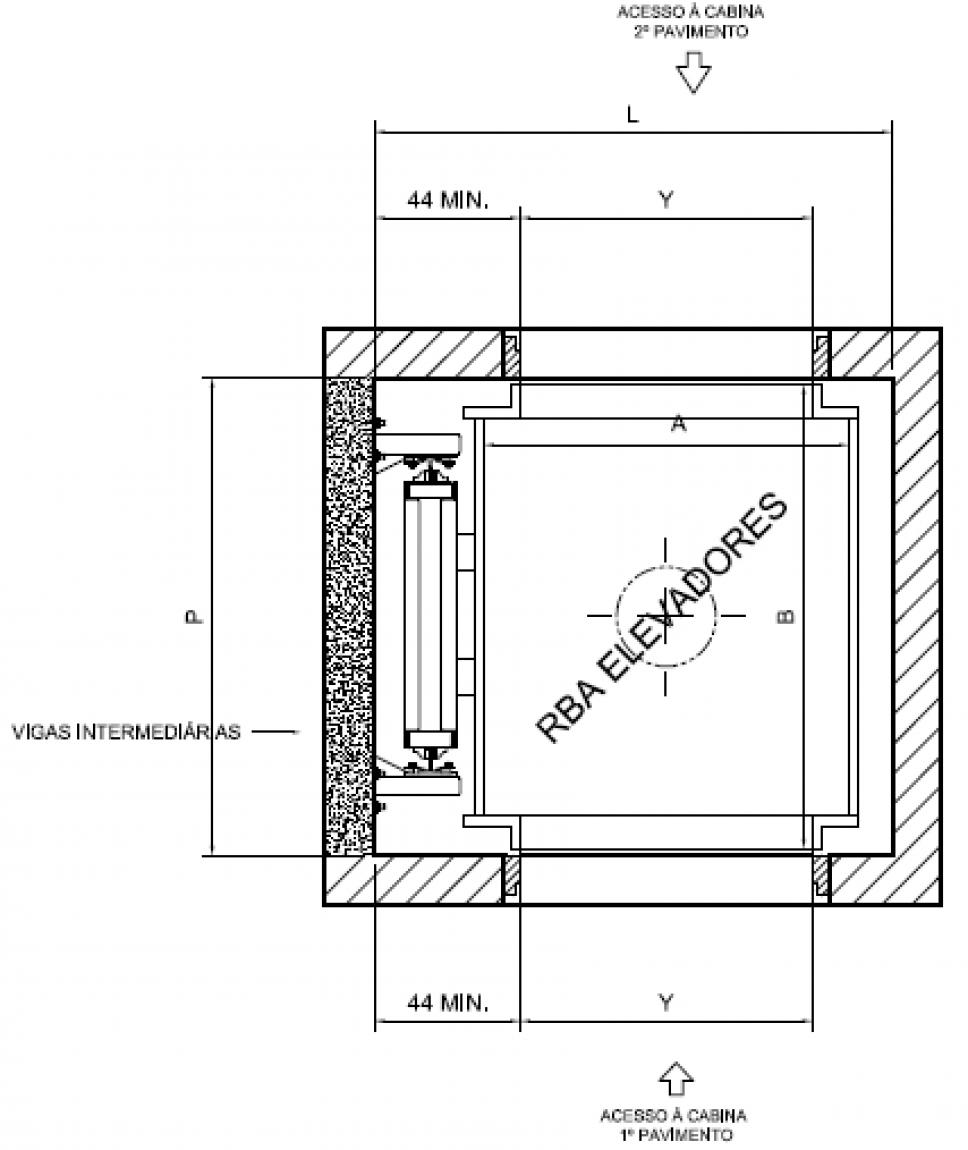

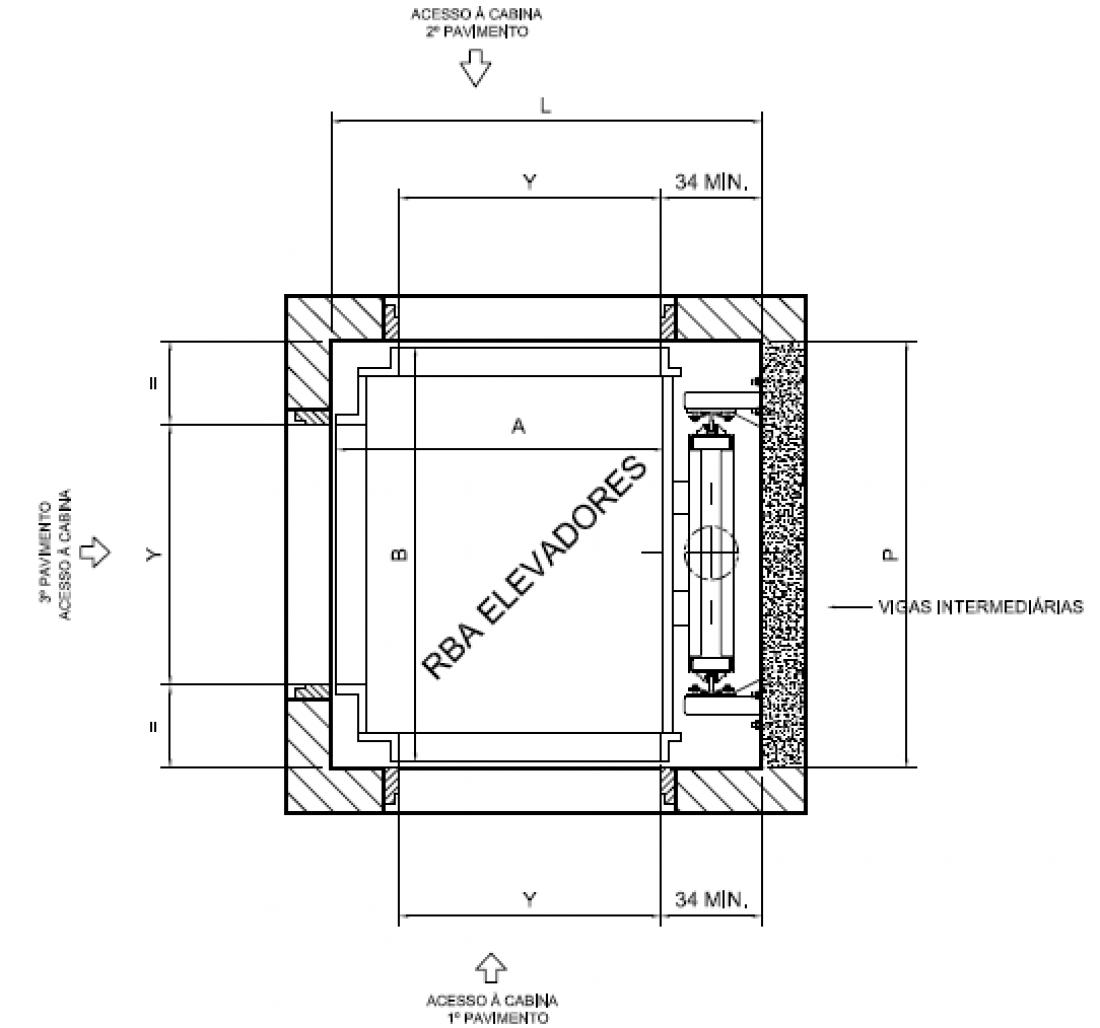

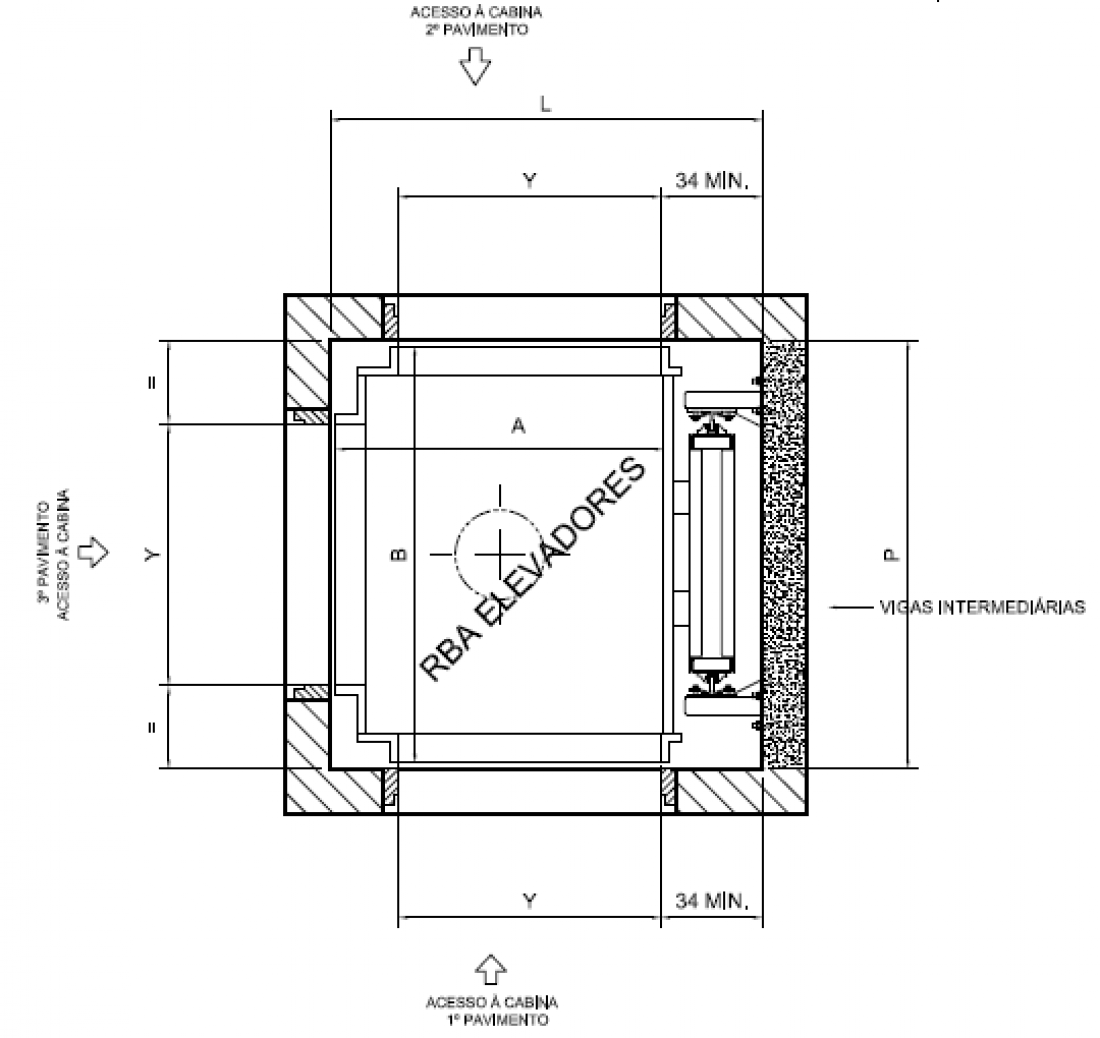

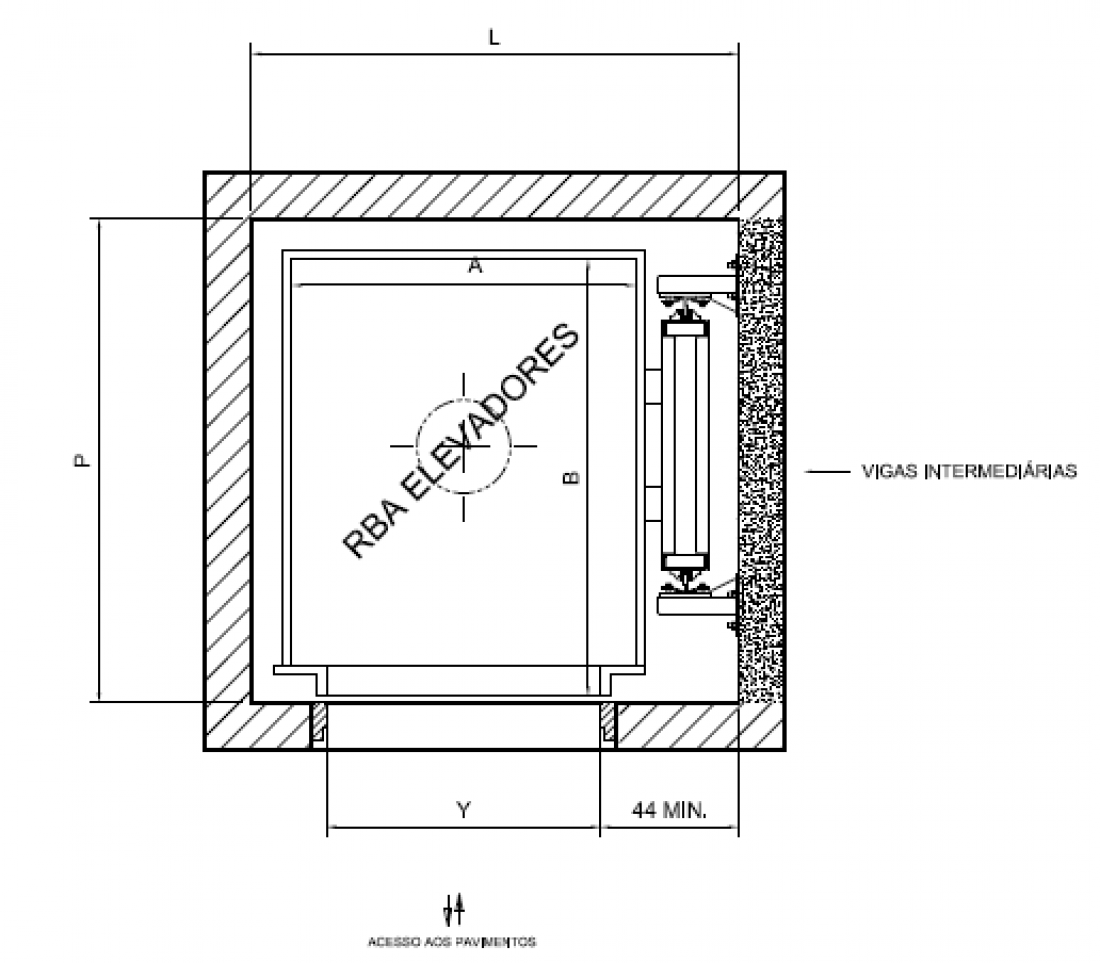

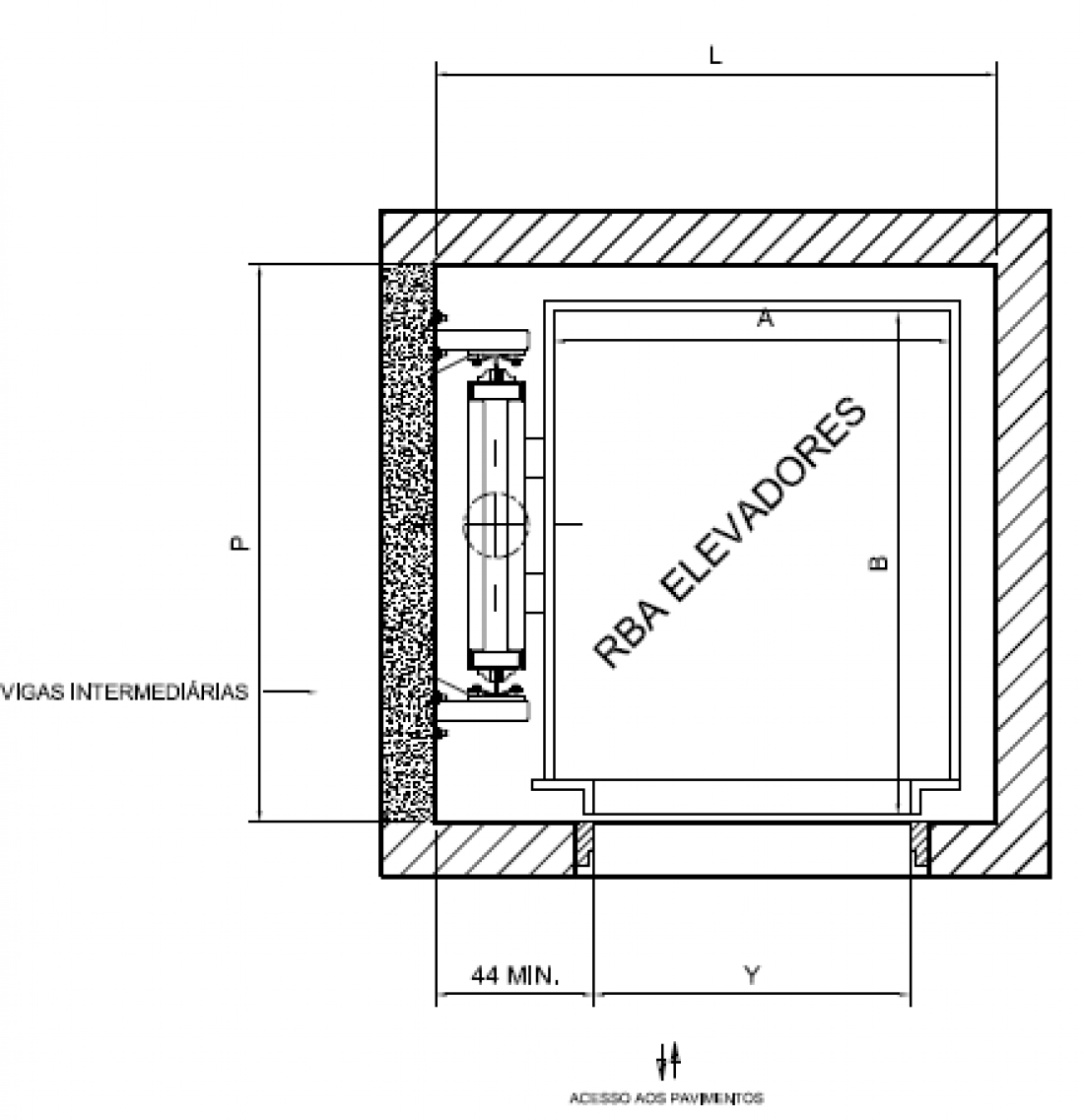

Sistema Hidráulico Lateral (Direto e Indireto 2:1)

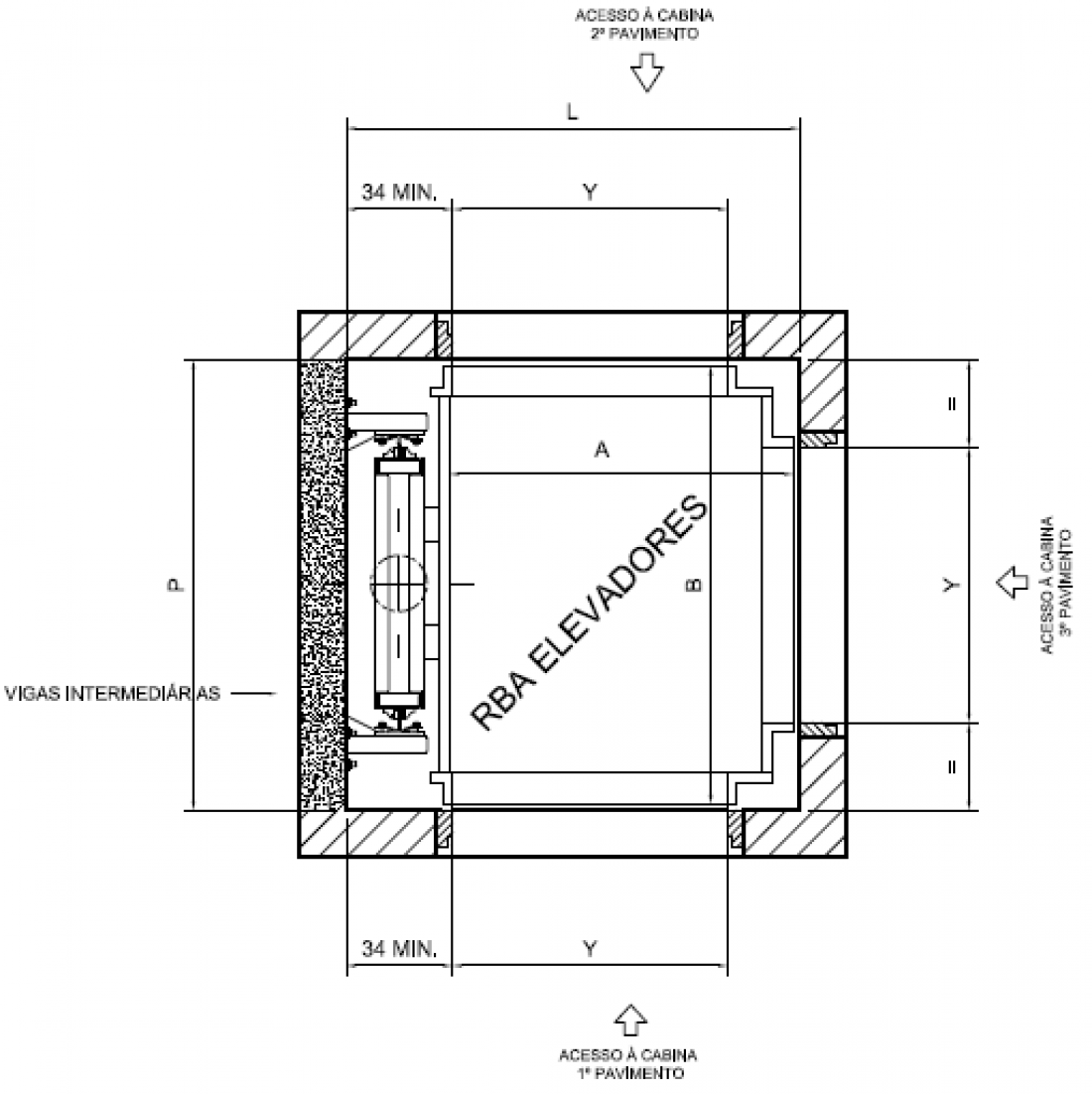

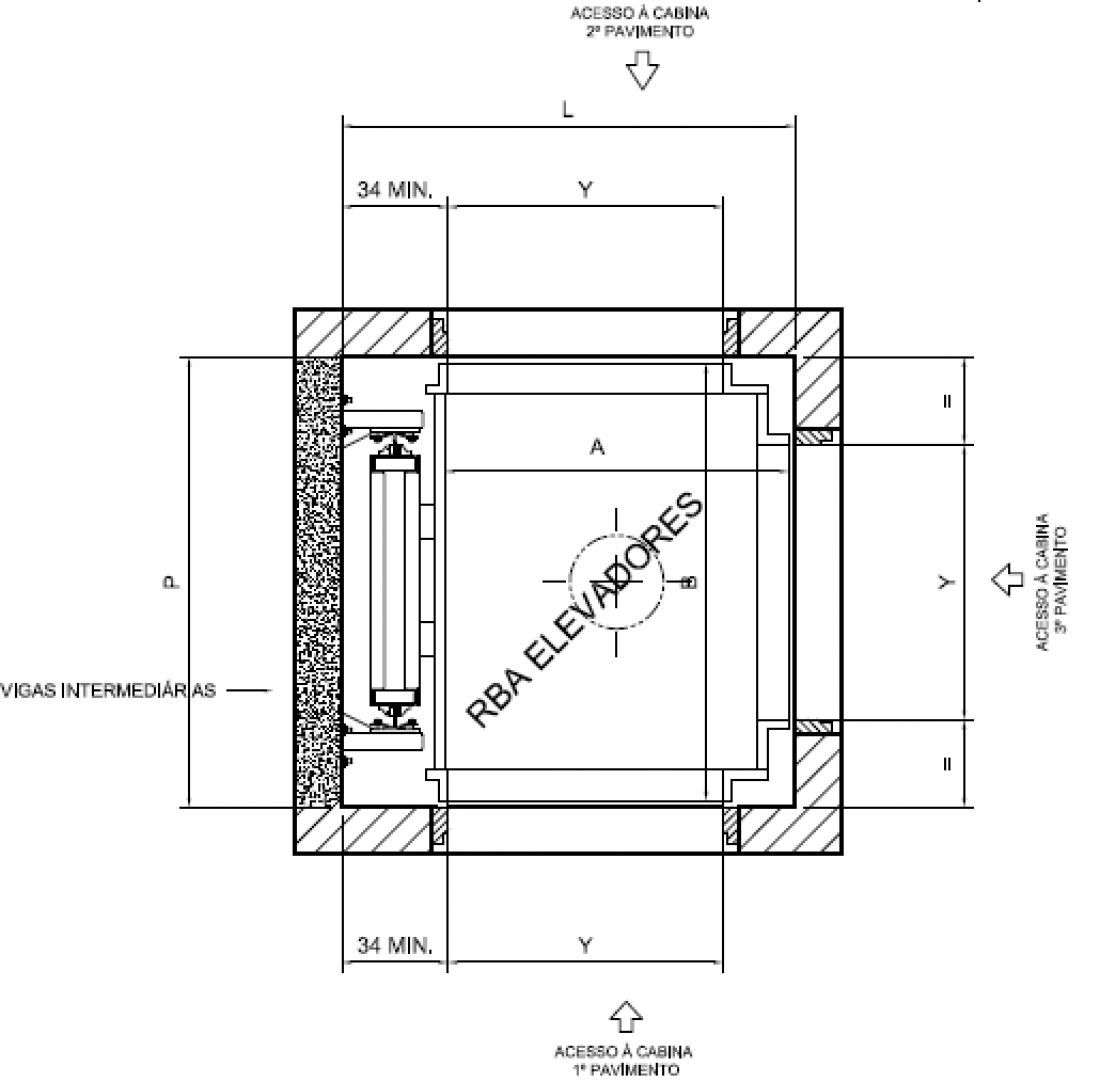

● Folga lateral e posterior: Respeitar o limite de 34 mm a 44 mm (mínimo) para o alinhamento das vigas intermediárias e prumo da caixa
● Posicionamento do pistão: Lateral, garantindo que o esforço de carga seja distribuído de forma equilibrada na estrutura de suporte.

Checklist para o Dimensionamento Correto

Antes de finalizar a prancha de projeto, certifique-se de validar os seguintes pontos com nossa equipe de engenharia:

● Dimensões do Poço: Verificar a profundidade mínima exigida para amortecedores e escoamento.
● Última Altura (Percurso Superior): Garantir o pé direito livre necessário no último pavimento.
● Alimentação Elétrica: Prever tubulações dedicadas e o quadro de comando em local de fácil acesso.

FAQ - Arquitetos

Qual é a diferença entre elevador com e sem casa de máquinas?: Os elevadores sem casa de máquinas (MRL) posicionam o painel de controle e a máquina de tração dentro da própria caixa de corrida ou em um nicho adjacente, economizando espaço na cobertura da edificação.
É obrigatório o uso de vigas intermediárias na caixa de corrida?: Sim, dependendo da altura do percurso e das normas técnicas vigentes, as vigas intermediárias são essenciais para a fixação segura das guias e estabilidade da cabina.
Posso solicitar projetos com dimensões personalizadas?: Sim. Desenvolvemos soluções especiais sob medida para atender restrições arquitetônicas complexas sem abrir mão das normas de segurança brasileiras e internacionais.
